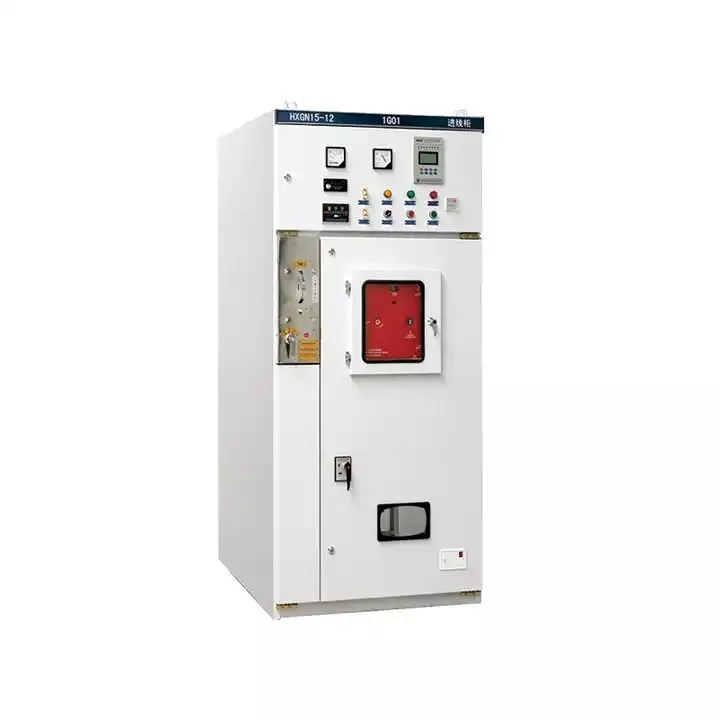

Pare-commutation d'unité principale de l'anneau haute tension 12kV SF6

Lugao Power Co., Ltd. est l'un des principaux fabricants et fournisseurs de l'appareillage de l'unité principale à haute tension de 12 kV à haute tension en Chine, combinant une conception compacte, des performances puissantes et une technologie d'isolation en gaz SF6 fiable. Il est conçu pour les applications industrielles et utilitaires, garantissant une opération sûre, efficace et durable, même dans les conditions les plus exigeantes. Cette plus grande utilité RMU est conforme aux normes internationales, a de faibles coûts d'entretien, une efficacité spatiale élevée et une forte fiabilité, et est le premier choix pour différentes industries.

Lugao 12KV SF6 Unité principale du cycle haute tension Introduction

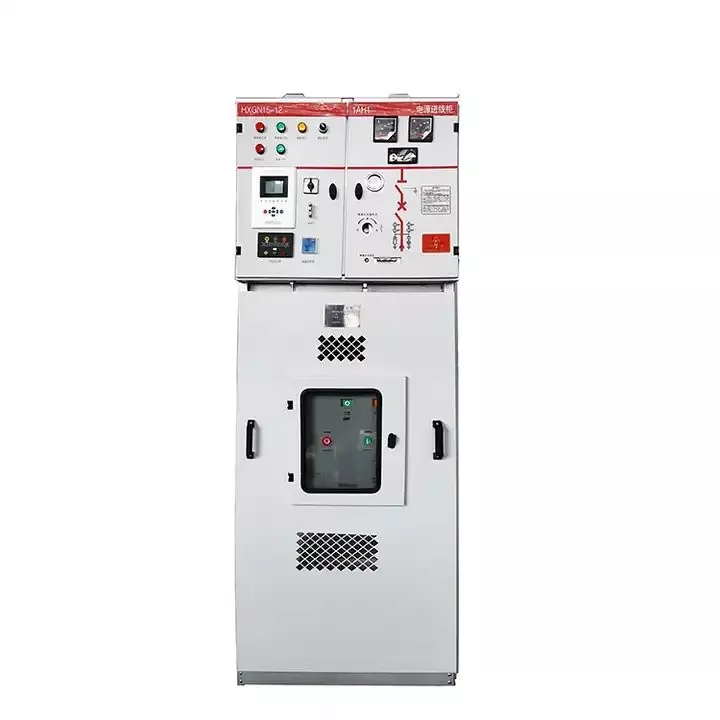

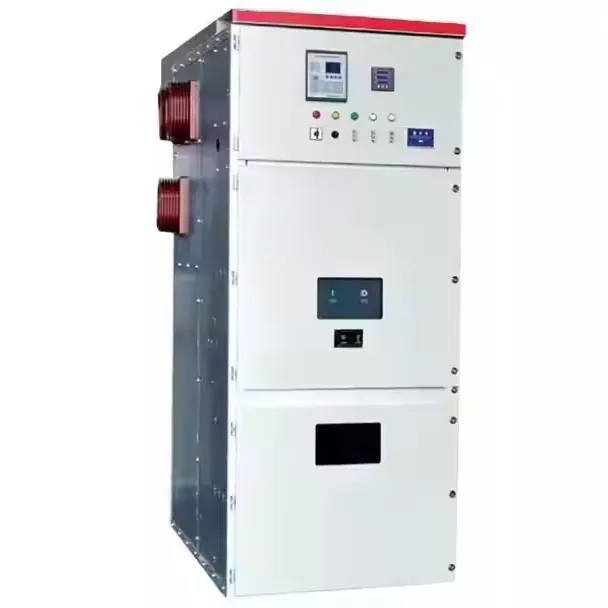

L'appareillage de l'unité principale de l'anneau haute tension 12kV SF6 produit par Lugao Power Co., Ltd. est une solution de distribution de puissance avancée. Ce RMU adopte une conception entièrement scellée, remplie de gaz SF6 comme milieu isolant, qui est complètement isolé de l'environnement extérieur, garantissant une fiabilité et une stabilité élevées de l'équipement. La conception modulaire simplifie l'installation, le fonctionnement et la maintenance, et sa structure d'économie d'espace est très adaptée aux environnements avec un espace limité. Il adopte un système de détection et d'isolement intelligents pour améliorer la sécurité et assurer une distribution d'énergie ininterrompue.

Fabriqué à partir de matériaux premium tels que l'acier inoxydable et l'aluminium, ce RMU est conçu pour durer et offre des performances exceptionnelles. Avec sa technologie respectueuse de l'environnement, ses normes de sécurité élevées et sa configuration personnalisable, ce largeur de commutation est un choix idéal pour les systèmes d'alimentation durable modernes.

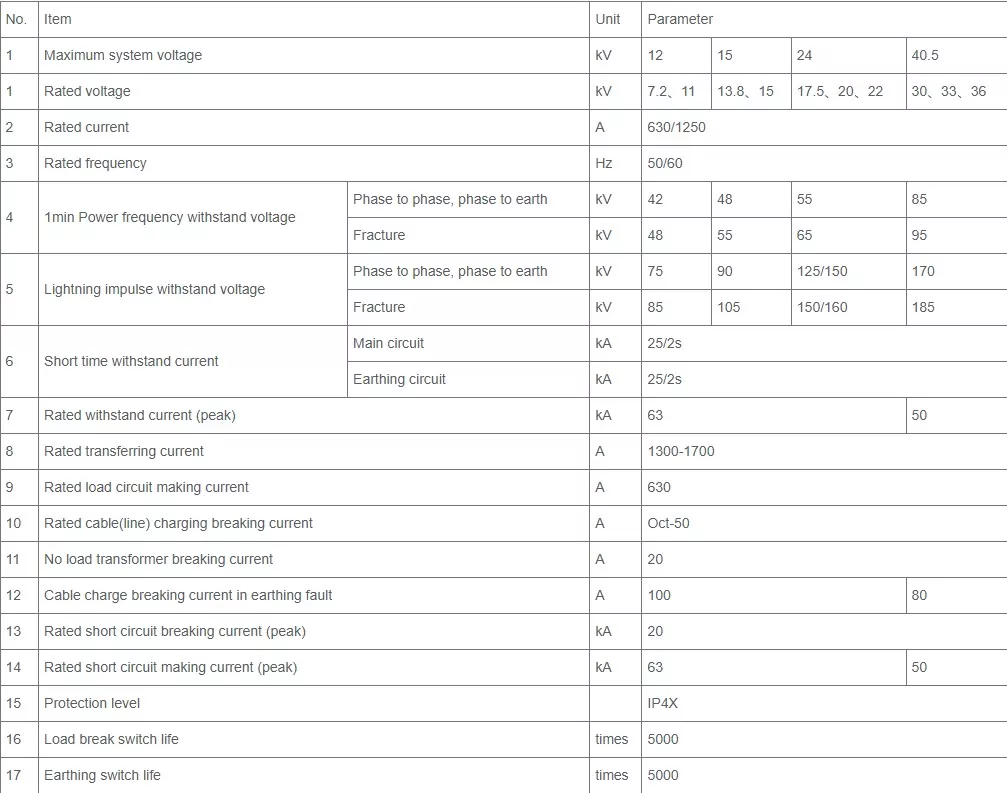

Paramètre de l'unité principale de l'anneau haute tension de 12 kV de 12kV SF6

Lugao 12KV SF6 Environnement de fonctionnement de l'unité principale du cycle haute tension

1. Température de l'air: température maximale: + 40 ℃; Température minimale: -35 ℃

2. Humidité: Humidité moyenne mensuelle 95%; Humidité moyenne quotidienne 90%.

3. Altitude au-dessus du niveau de la mer: installation maximale Altitude: 2500m

4. Air ambiant non apparemment pollué par le gaz corrosif et inflammable, la vapeur, etc.

5. Pas de shake violent fréquent.

Lugao 12KV SF6 Fonctionnement de l'unité principale du cycle haute tension

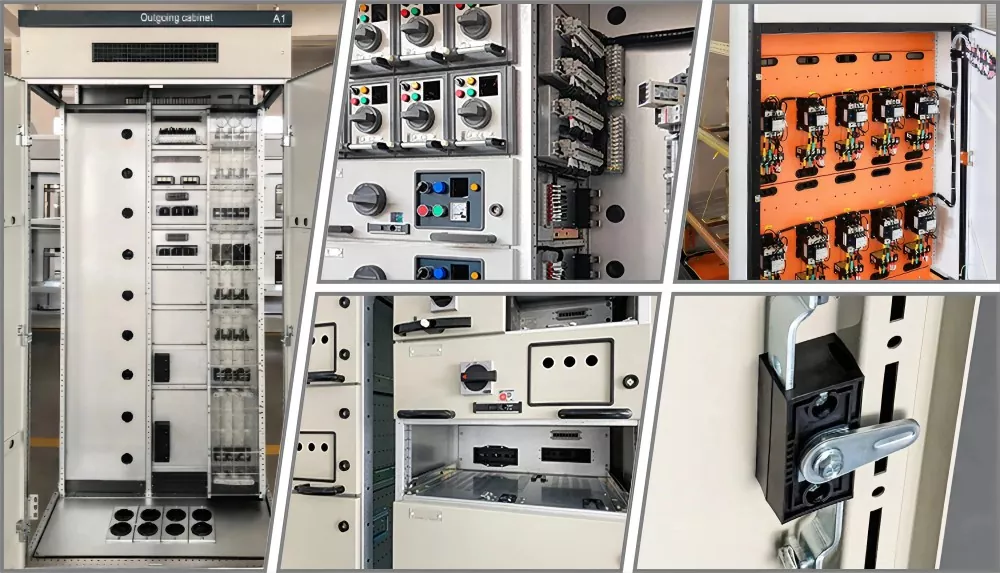

L'enceinte, la porte et la chambre supérieure de cette unité subissent un traitement en profondeur de pulvérisation, garantissant une finition protectrice et uniforme.  Toutes les armoires présentent une barre de mise à la terre principale qui facilite une connexion étroite près de l'armoire.  Les composants métalliques, y compris les interrupteurs de mise à la terre et les pièces imbriqués, sont méticuleusement liés à la barre de mise à la terre.  Les connexions de tresse en cuivre sont utilisées entre les pièces reliées par des vis pour assurer la continuité.

Pour gérer la libération du gaz et prévenir les arcs de combustion intérieure, une porte de décharge de pression est positionnée à l'arrière de l'armoire.  La carte supérieure est fixée en toute sécurité avec des vis, ce qui lui permet d'être facilement ouverte de l'extérieur pour la connexion du bus.  La chambre des appareils auxiliaires supérieurs offre une flexibilité pour installer des bornes et d'autres composants.  En élevant la petite chambre, la protection des relais peut être réalisée efficacement.

Notamment, l'interrupteur de rupture de charge et l'interrupteur de mise à la terre utilisent un verrouillage de type bloc, tandis que l'interrupteur de mise à la terre et la porte utilisent un verrouillage coercitif.  Suivant une séquence spécifique d'étapes - claquant la porte, allumant l'interrupteur de mise à la terre et fermeture de l'interrupteur de rupture de charge - un verrouillage automatique est obtenu. Cette opération séquentielle sert à empêcher les défauts et à améliorer la sécurité globale du système.
