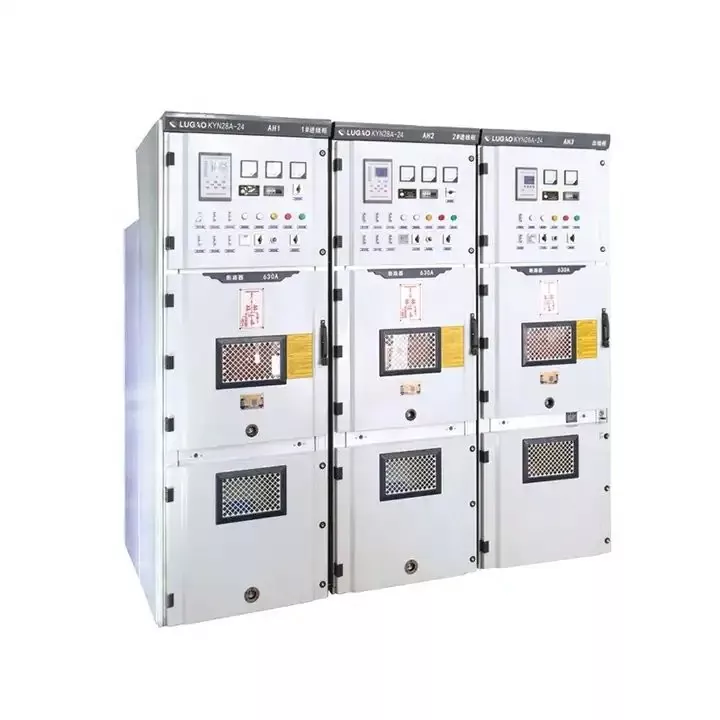

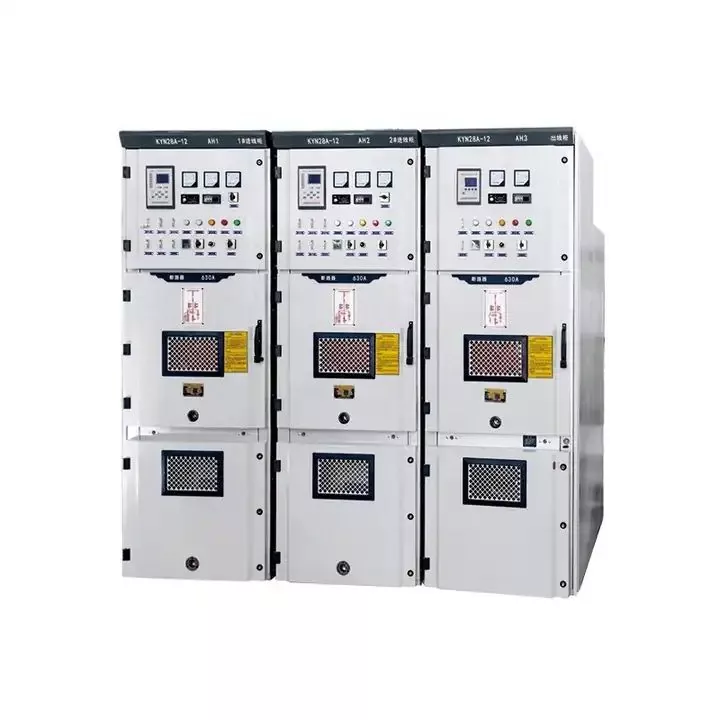

Appareillage à commutation de métal AC amovible blindé

L'appareillage de commutation fermé en métal amovible blindé Kyn28 provoqué par Lugao Power Co., Ltd. est une solution de distribution de puissance haute performance conçue pour des applications moyennes et à haute tension. L'appareillage de commutation adopte une conception modulaire et amovible pour assurer une installation, une maintenance et un fonctionnement faciles. Il est fait de matériaux robustes et offre une excellente sécurité, fiabilité et flexibilité pour l'industrie, l'utilité et l'utilisation commerciale.

Lugao Kyn28 Armoudable AC-AC Metal Fermed Interrupteur Introduction

L'appareil à commutation de commutation en métal AC amovible KYN28 AMOVable est un produit de pointe de Lugao Power Co., Ltd. conçu pour répondre aux normes mondiales les plus élevées. L'appareillage de commutation adopte une technologie de protection arc avancée et une structure blindée entièrement fermée pour assurer une sécurité et une fiabilité maximales des réseaux de distribution critiques. La conception amovible simplifie la maintenance et le fonctionnement, et les composants peuvent être facilement remplacés sans détruire l'ensemble du système. L'appareillage de commutation dispose également d'un système intelligent de détection et de surveillance des défauts pour améliorer l'efficacité opérationnelle et minimiser les temps d'arrêt.

KYN28 Armodable en métal amovible en métal fermé à commutation est composé de matériaux de haute qualité tels que de l'acier inoxydable et de l'aluminium de haut grade pour assurer la durabilité et la résistance aux conditions environnementales difficiles. Sa conception compacte optimise l'utilisation de l'espace, ce qui le rend adapté aux sous-stations, aux installations industrielles et aux grilles de services publics.

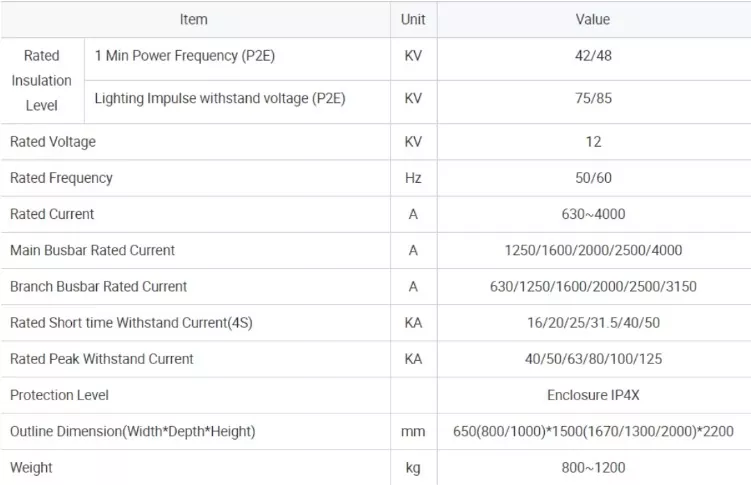

Lugao Kyn28 paramètre de commutation fermé en métal AC amovible amovible

Lugao KYN28 Alimage de commutation de commutation fermée AC amovible Environnement de commutation fermée

1. Condition normale

un. Température de l'air environnant: - 10 ℃～ + 40 ℃

né Altitude: 1000m

c. Humidité de l'environnement relatif: la moyenne quotidienne d'humidité relative n'est pas supérieure à 95%, la moyenne mensuelle d'humidité relative n'est pas plus élevée de 90%

d. Treatrice: L'intensité ne dépasse pas 8 degrés.

e. L'air environnant sans vapeur de gaz ou d'inflammable ou d'eau inflammable.

f. Sans beaucoup de saleté et des vibrations féroces régulières, dans la grave condition, l'intensité répond à la première exigence.

2. Conditions de travail spéciales

* Lorsqu'il est utilisé au-delà de la condition environnementale normale stipulée dans le GB3906, l'utilisateur doit consulter la fabrication.

Lugao KYN28 Armodable amovible AC Metal Fermosear Fonctionnalités de commutation

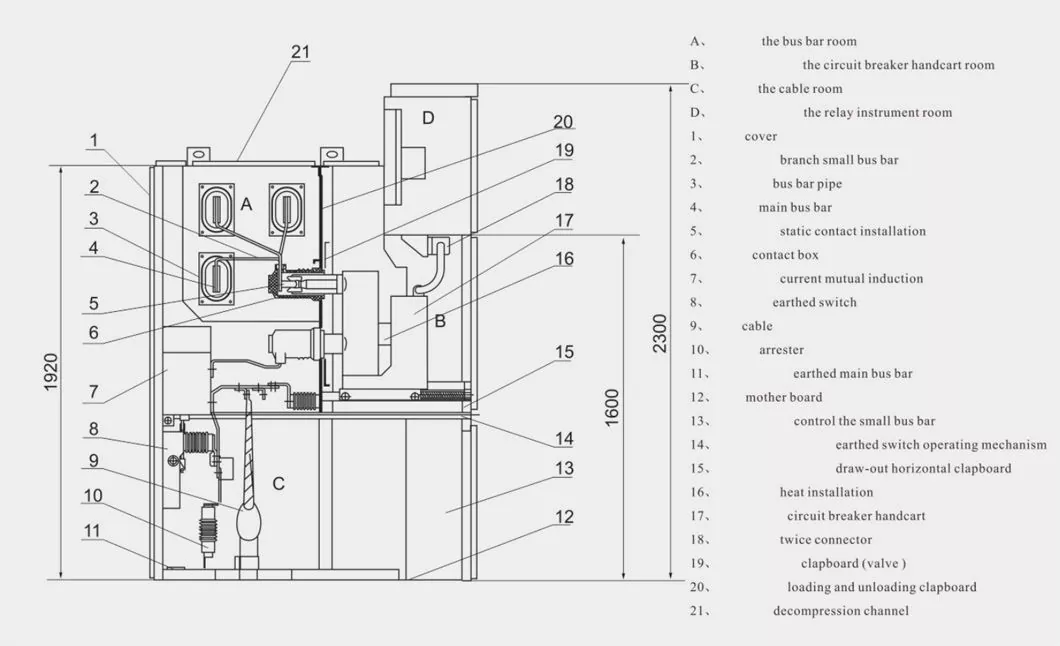

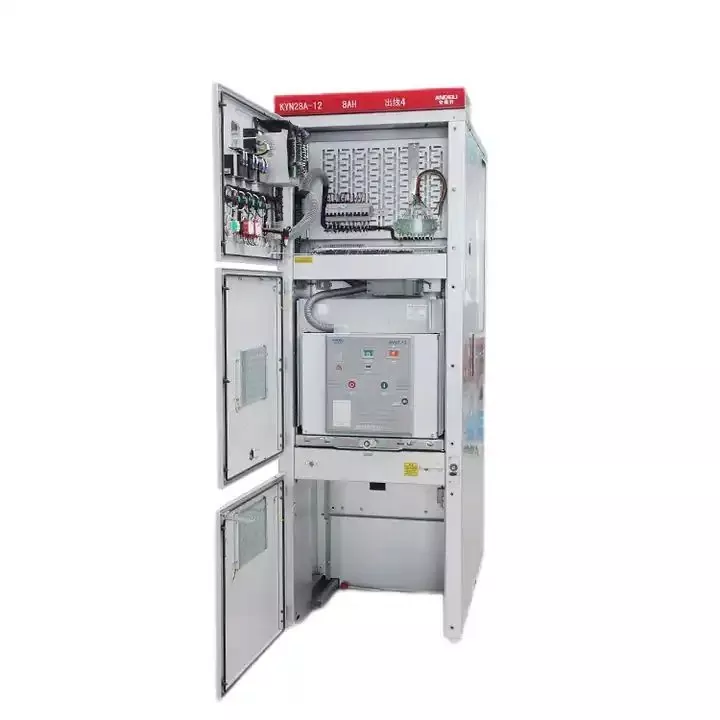

Le cadre de la carte à la main est fait de feuille d'acier par le cortège de la machine CNC et du soudage de rivet.   Selon l'application, les tapis à main peuvent être divisés en cartons à main du disjoncteur, en tapisseur de tension, isolant la carte à main et la carte à main de mesure, etc. La charrette à main de la même spécification peut être échangée de manière pratique.   Dans l'armoire, le tapis à main a une position d'isolement, une position de test et une position de fonctionnement, chacune étant conçue avec un dispositif de localisation pour garantir que la carte à main ne peut pas se déplacer facilement aux positions susmentionnées, tandis que le verrouillage doit être déverrouillé pour se déplacer le tapis à main.

Le bus est mené d'un armoire à interrupteur à un autre et fixé avec une boîte de contact statique via le bus de branche.   Le bus de succursale de graisse est connecté à travers le boulon à la boîte de contact statique et au bus principal, sans avoir besoin d'autres pinces de ligne ou isolatrices.   Lorsqu'il y a une demande particulière des clients ou du projet, le boulon de connexion sur la barre de bus peut être encapsulé avec l'isolation et le plafond final. Lorsque le bus traverse le déflecteur de l'armoire d'interrupteur, réparez-le avec la bague de bus, de sorte que, s'il y a un arc de défaut interne, il peut empêcher le défaut de se propager à une autre armoire et peut garantir la résistance mécanique du bus.

À l'intérieur de la chambre du câble, le transformateur actuel, l'interrupteur de mise à la terre, le parores et le câble peuvent être installés, et en bas est conçu une feuille d'aluminium amovible à fente pour assurer la construction de sites pratiques.

La chambre d'instrument de relais est utilisée pour installer toutes sortes de composants, tels que les relais, les instruments, l'indicateur de signal et l'interrupteur de fonctionnement, etc. En outre, il est disponible pour ajouter une petite chambre de bus sur le dessus de la chambre d'instrument selon la demande de la clients et définir 16 lignes pour contrôler le petit bus.

Dans la chambre à pêche à la poignée, la chambre de bus et la chambre de câble sont installés le dispositif de libération de pression.  Lorsqu'il y a un arc de défaut interne dans le disjoncteur, le bus principal ou à l'intérieur de la chambre du câble, et avec l'apparition de l'arc électrique, la pression interne dans l'armoire de commutation augmente.  Après avoir atteint une certaine pression, la fiche métallique de libération de pression du dispositif supérieur sera ouverte automatiquement, et la pression et le gaz sont libérés pour garantir la sécurité de l'opérateur et de l'armoire de commutation.

Le dispositif de verrouillage est utilisé pour connecter la sortie centrale et le corps de l'armoire, et le dispositif de levage est également conçu pour le rendre plus pratique pour ouvrir la sortie centrale.  Lorsque la sortie centrale reste fermée, la résistance à la connexion avec le corps de l'armoire est la meilleure et la capacité contre la faille d'arcs interne est renforcée.
